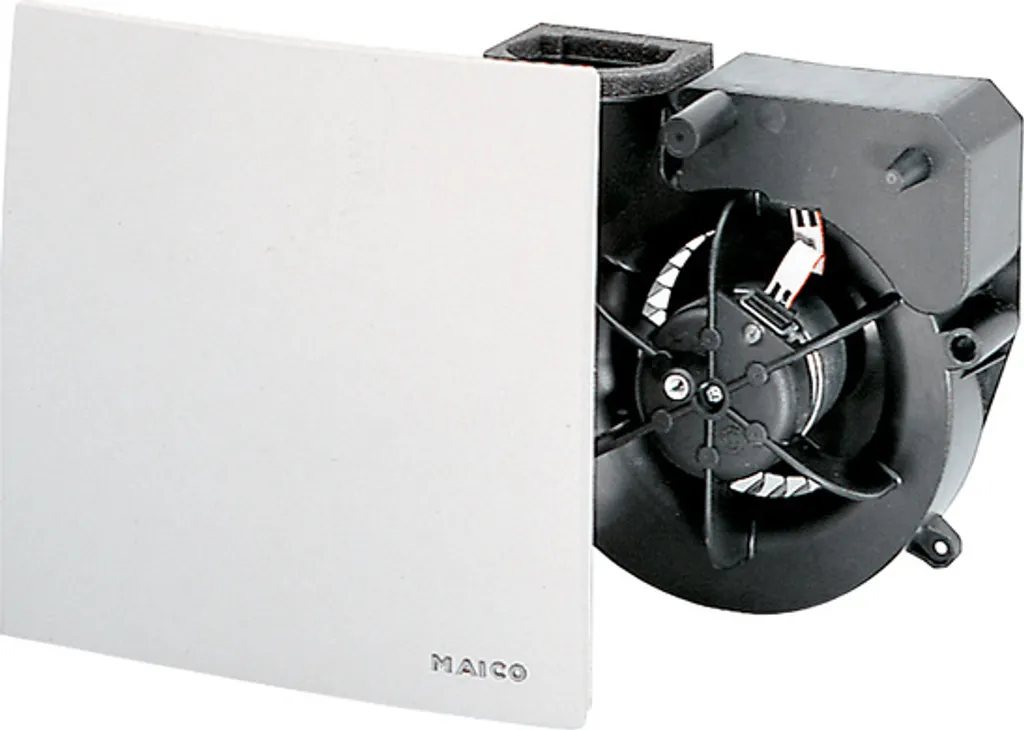

Maico Ventilatoreinsatz ER 60 G 62 M3/h, Mit Grundlastschaltung 840103

Maico Ventilatoreinsatz ER 60 G
62 m3/h, mit Grundlastschaltung
Ausführung mit Grundlastschaltung
Das Gerät läuft im Dauerbetrieb bei 35
m3/h.
Umschaltung auf Volllast möglich, z. B.
bei längerem Aufenthalt in sonst
unbenutzten Räumen.
Nicht drehzahlsteuerbar.
Schaltungsvariante: Mit einem
zusätzlichen Schalter kann die Grundlast
ein- bzw. ausgeschaltet werden (siehe
Schaltbilder im Internet).
Ventilator mit Abdeckung und G2-Filter
zum Einbau in Unterputzgehäuse.
Für Einraum- oder Zweiraumentlüftung mit
einem einzelnen Ventilator (Ausnahme:
Ausführung H und GVZC EC).
Elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
Problemloser Filterwechsel ohne
Werkzeug.
Abdeckung um +- 5G drehbar, dadurch
Ausgleich bei schief eingesetztem
Gehäuse möglich.
Montagefreundliche Schnappbefestigung
des Ventilators im Gehäuse.
Farbe verkehrsweiß ähnlich RAL 9016.
Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
Schutzklasse II.
Die extrem steile Kennlinie zeigt das
hohe Druckvermögen der ER-Ventilatoren.
Robuster energiesparender
Kondensatormotor.
ER 60 GVZC EC: mit energiesparendem
EC-Motor.
Motor mit thermischem
Überlastungsschutz.
Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
Volumenstrom-Kennlinie und Leckluftrate
V.
Leckluftvolumenstrom < 0,01 m3/h.
Schachtpegeldifferenz gemäß DIN 4109,
geprüft vom IAB Oberursel.
Mit VDE-Zeichen.
Artikel: ER 60 G
Ausführung: Grundlastschaltung
Fördervolumen: 35 m3/h / 62 m3/h
Drehzahl: 850 1/min / 1250 1/min
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
SEC average: -3,43 kWh/(m2*a)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Leistungsaufnahme: 10 W / 21 W
IMax: 0,12 A / 0,16 A
Schutzart: IP X5
Netzzuleitung: 5 / 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material: Kunststoff
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 1,5 kg
Filterklasse: G2
Ausblasrichtung: seitlich
Breite: 250 mm
Höhe: 250 mm
Tiefe: 150 mm
Fördermitteltemperatur bei IMax: 40 G C
Schalldruckpegel: 26 dB(A) / 36 dB(A) /
Angabe gemäß DIN 18017-3 bei einer
äqivalenten Absorptionsfläche AL = 10 m2
Verpackungseinheit: 1 Stück
Nennweite: 75 mm / 80 mm
